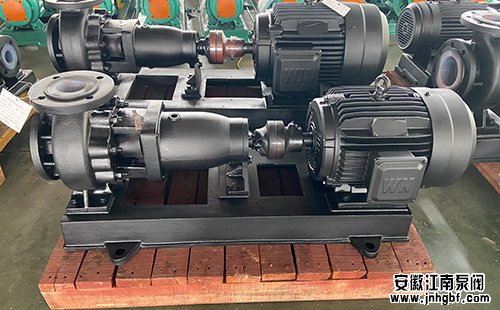

在離心泵設計中，一般需要給定的設計參數:流量Q、揚程H、轉速N、汽蝕余量NPSHR和效率。離心泵的結構方案應根據上述參數初步確定，并計算葉輪的比轉數Ns，然后利用一些經驗數據(公式)確定葉輪的主要幾何尺寸。

　　在離心泵和混合泵葉輪的水力設計中，假設葉輪內的液流是軸對稱流動，流場中的任何速度都可以分解為軸表面(包括葉輪軸的平面)中的軸表面速度和圓周速度。軸面速度分量的分布由葉輪流道軸面旋轉投影和葉輪入口邊界條件決定，圓周速度的分布由軸面速度分量和葉片放置角的分布決定。因此，葉輪設計的***步是確定軸面速度和圓周速度。

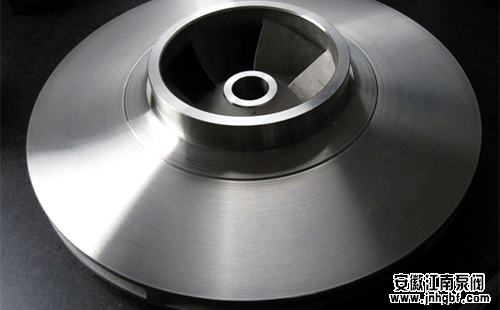

　　確定葉輪幾何尺寸的方法有：

　　1、模型轉換算法。該方法簡單可靠。具體方法是先放大或縮小與設計離心泵相似的離心泵過流部分的所有幾何尺寸。

　　2、速度系數法。速度系數法本質上也是一種類似的設計方法。與模型轉換算法相比，區別在于它是基于一系列類似的離心泵，而不是類似的離心泵。換句話說，速度系數法是根據相似的原理，利用一系列***離心泵的統計系數來計算葉輪的主要尺寸。

　　3、理論計算法。該方法基于葉片泵的基本方程，準確計算葉輪外徑和葉片出口角，通常需要迭代計算。
